5 eksenli işleme nedir?

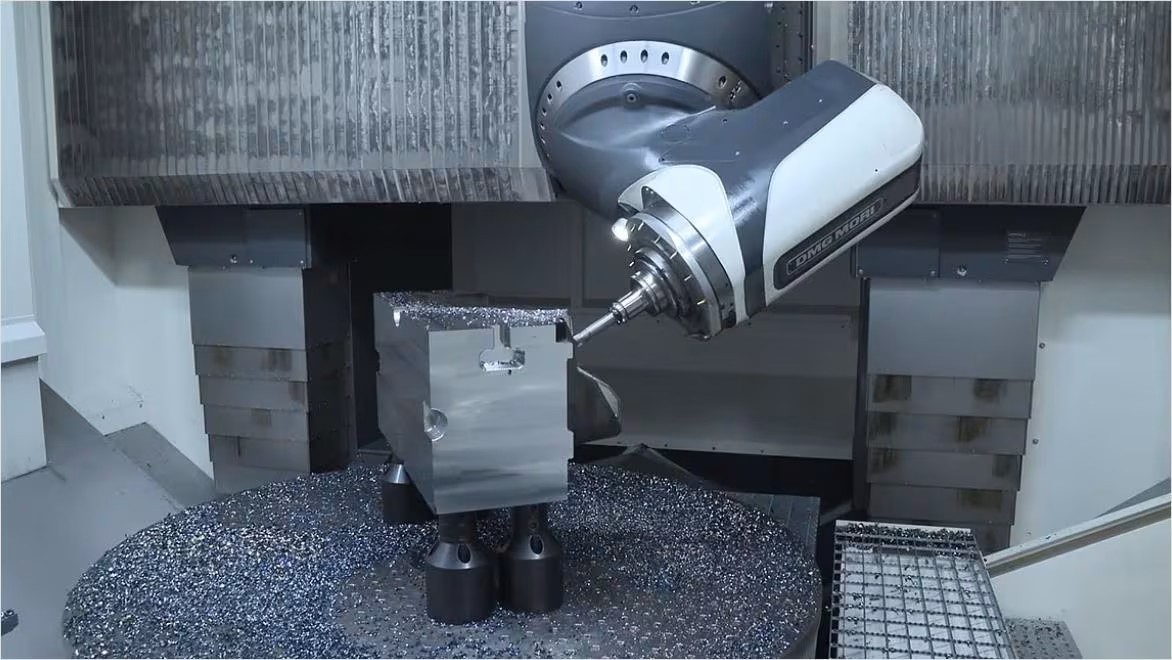

5 eksenli işleme, bir kesici takımın veya parçanın aynı anda beş farklı eksen boyunca hareket ettirilmesi için bilgisayar sayısal kontrolü (CNC) kullanan bir üretim sürecidir. Standart üç doğrusal eksene (X, Y ve Z) ek olarak, takımın eğilmesine ve dönmesine olanak tanıyan iki dönme ekseni içerir. Bu, takımın parçaya neredeyse her yönden yaklaşabileceği anlamına gelir. Bu, tek bir kurulumda karmaşık şekillerin, derin oyukların ve karmaşık özelliklerin işlenmesini mümkün kılar. Sonuç olarak, 5 eksenli işleme, gereken kurulum sayısını azaltır, işleme süresini kısaltır, yüzey kalitesini iyileştirir ve parça doğruluğunu artırır. Özellikle havacılık, otomotiv ve tıbbi cihaz üretimi gibi hassasiyet ve verimliliğin kritik olduğu sektörlerde kullanışlıdır.

5 eksenli işleme neden kullanılır?

5 eksenli işleme, geleneksel 3 eksenli yöntemlere göre daha fazla esneklik, hassasiyet ve verimlilik sağlayarak önemli avantajlar sunar. Kesici takımın, manuel olarak yeniden konumlandırılmasına gerek kalmadan parçanın birden fazla tarafına ulaşmasını sağlar; bu da kurulum sayısını ve insan hatası olasılığını azaltır. Bu da daha hızlı üretim sürelerine ve daha tutarlı sonuçlara yol açar.

Daha kısa ve daha rijit kesici takımların kullanılabilmesi, yüzey kalitesini iyileştirir ve takım ömrünü uzatır. Karmaşık geometriler, girintiler ve dar toleranslı parçalar için 5 eksenli işleme, diğer yöntemlerle zor veya imkansız olan sonuçlara ulaşmayı mümkün kılar. Ayrıca, üreticilerin daha zorlu projeler üstlenmelerini, fikstür ve yeniden işleme ile ilgili maliyetleri azaltmalarını ve yüksek kaliteli parçaları hız ve hassasiyetle teslim etmelerini sağlayarak rekabet güçlerini korumalarına yardımcı olur.

5 eksenli indeksleme ile 5 eksenli frezeleme arasındaki fark nedir?

Fusion ile her ikisini de sorunsuz bir şekilde yapabilirsiniz.
İster tam 5 eksenli stratejiler uyguluyor olun, ister hızlı ve güvenilir 3+2 konumlandırmaya ihtiyacınız olsun, Fusion size parçalarınızı istediğiniz şekilde işleme esnekliği sunar.

Eş zamanlı 5 eksenli işleme

Beş eksenin tamamı (3 doğrusal + 2 dönme) birlikte hareket ederek aletin karmaşık yüzeyleri sorunsuz bir şekilde takip etmesini sağlar; bu da kalıplar ve türbinler gibi yüksek performanslı parçalar için idealdir.

  • Sürekli hareket

  • Karmaşık geometri kontrolü

  • Üstün yüzey kalitesi

  • Gelişmiş tamamlayıcı ve alternatif tıp (CAM) stratejileri gerektirir.

Eş zamanlı 5 eksenli işleme hakkında daha fazla bilgi edinin.

3+2 (konumsal) işleme (5 eksenli indeksleme)

Dönme eksenleri yerine kilitlenir, ardından 3 eksenli işleme başlar; bu, daha az kurulumla açılı delikler ve çok taraflı özellikler için idealdir.

5 eksenli işlemenin zorlukları

Güçlü yapısına rağmen, 5 eksenli takım yolu programlamak göz korkutucu olabilir.



Karmaşık programlama

5 eksenli makineler için takım yolları oluşturmak, gelişmiş CAM yazılımı ve işleme prensiplerine dair sağlam bir anlayış gerektirir; bu da onu 3 eksenli programlamadan daha karmaşık hale getirir.



Yüksek başlangıç ​​maliyeti

5 eksenli makineler ve destekleyici ekipmanlar genellikle makine maliyeti, takım ve yazılım lisanslaması da dahil olmak üzere önemli bir başlangıç ​​yatırımı gerektirir.



Çarpışma riski

Hareket ve takım açılarının artmasıyla takım veya fikstür çarpışma riski de artar; bu nedenle simülasyon ve doğrulama şarttır.



Nitelikli operatör talebi

5 eksenli makinelerin etkili bir şekilde çalıştırılması, yüksek eğitimli operatörler ve programcılar gerektirir; bu da sınırlı uzmanlığa sahip atölyeler için zorlu bir süreç olabilir.
